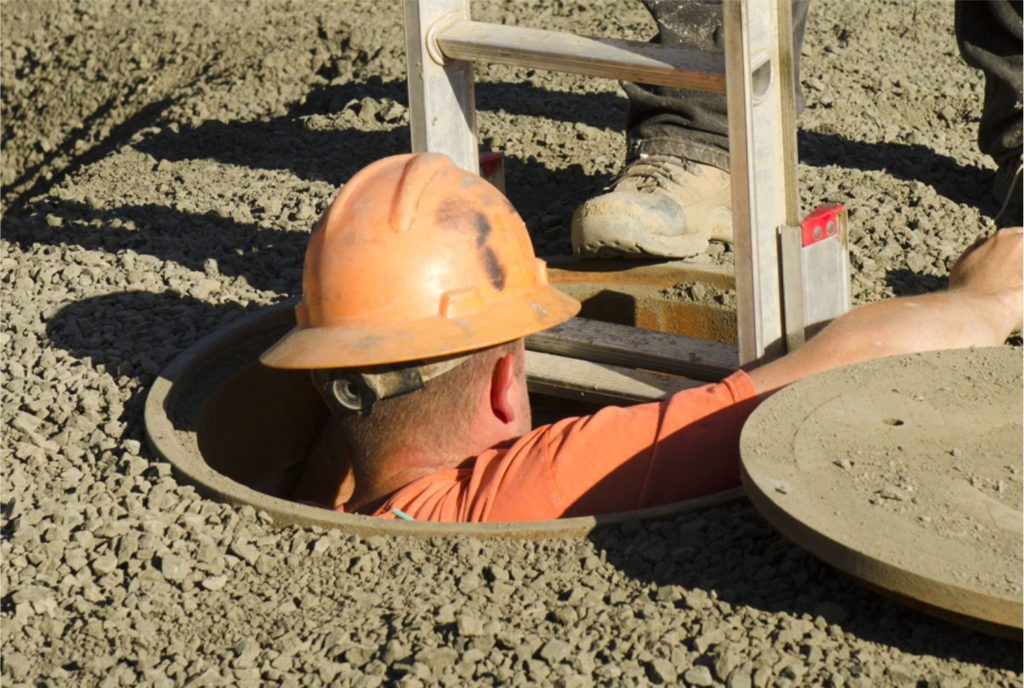

Poço de visita é uma câmara que conecta trechos sucessivos de uma rede subterrânea de dutos permitindo realizar inspeção e serviços de manutenção.
Vamos neste post reproduzir um estudo técnico de Francisco José dálmeida Diogo publicado na Revista Pavimentação nº 40.
1.1 • Compartimentos de um poço de visita
1.1.1 – Câmara de trabalho (balão)
A câmara é o elemento principal da estrutura.
Funções: conectar trechos de galeria; receber até quatro condutos de ligação das caixas coletoras1; e permitir que uma pessoa trabalhe em seu interior inspecionando ou realizando serviços de limpeza, desobstrução ou reparo. Para isso, é desejável que o balão tenha uma altura útil de 2,0 m, no mínimo 1,20 m.
Forma da secção: cilíndrica ou prismática reta.
1.1.2 – Câmara de acesso (chaminé, pescoço ou tubo de descida)
Função: permitir o acesso de equipamentos e de uma pessoa, da superfície ao balão.
Ela inicia-se num furo excêntrico feito na laje de cobertura da câmara de trabalho e termina na superfície, com um tampão de ferro fundido O diâmetro mínimo do furo é de 60 cm, para permitir a passagem de um trabalhador, e a altura máxima de 1,0 m, para não agravar as condições de trabalho em espaço confinado.
O acesso de operadores é feito por uma escada tipo marinheiro normalmente fixa às paredes da câmera.
1.1.3 – Poço de queda

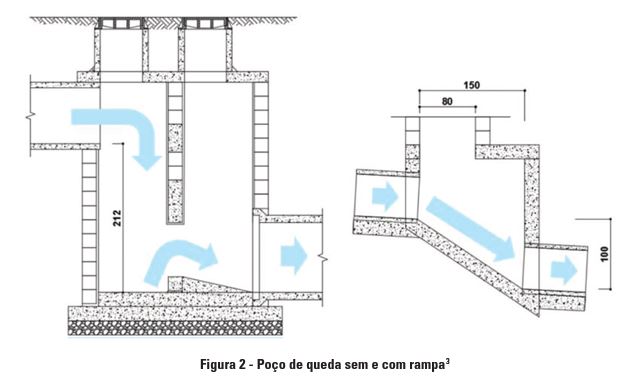

Caso algum coletor chegue ao PV, meio metro acima do piso do balão, pode-se prever um poço de queda, para evitar que a água atinja o trabalhador ou cause danos ao poço. No entanto, quando possível, se emprega uma rampa em vez da queda.

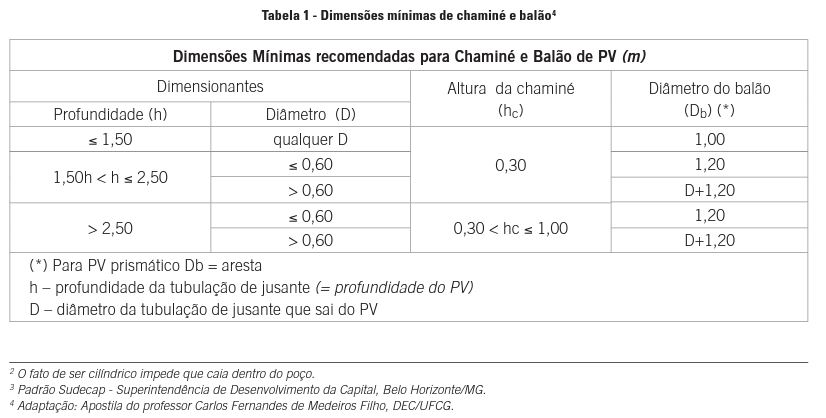

Em função da profundidade e do diâmetro da tubulação de jusante do poço de visita são indicadas dimensões mínimas para chaminé e balão (Tab.1).
1.2 • Conformação interna do poço de visita

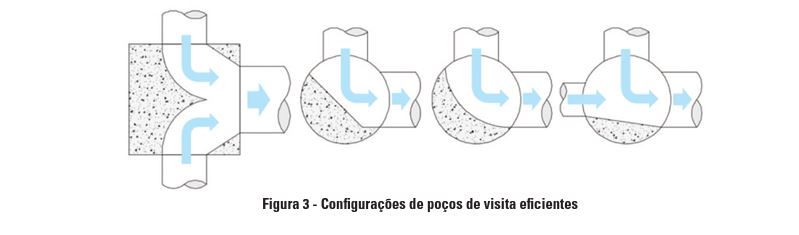

Deve-se evitar que condutos laterais cheguem, em planta, no mesmo alinhamento, procurando afastá-los a uma distância maior que a soma de seus diâmetros. Quando funcionando a plena seção, não é relevante buscar assemelhar a configuração do fundo do poço aos condutos em conexão, pois pouco influi no desempenho hidráulico ou até pode prejudicar, como ocorre quando os condutos chegam lateralmente. Recomendam-se poucos arredondamentos (almofada), para quando a vazão for pequena. As f iguras a seguir apresentam disposições de defletores que reduzem a perda de carga.
1.3 • Locais onde se instalam poços de visita
1) Nas cabeceiras das redes.
2) Nos pontos de reunião de dutos (encontro de ruas e ao recolher água de caixas coletoras).
3) Em trecho longo, para reduzir a distância de acesso ao alcance da manutenção.

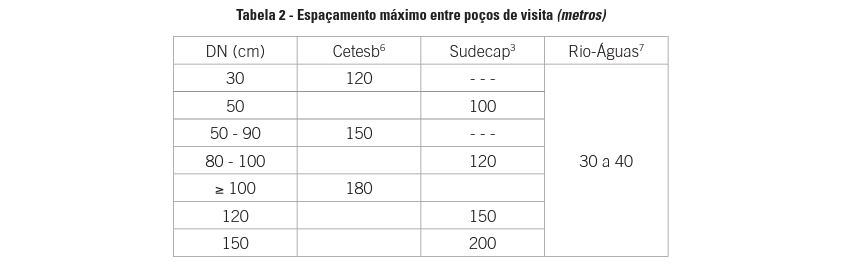

4) Na mudança de: nível; seção; declividade; direção; ou tipo de material. A distância máxima admitida entre PVs é regulamentada em cada município (Tab.2).
Logradouros de pouca inclinação acarretam assoreamento e limpeza frequente das galerias e, com isso, poços de visita mais próximos.
2 • TECNOLOGIA DE CONSTRUÇÃO DE POÇOS DE VISITA
Os poços de visita de galeria de águas pluviais vêm empregando três tipos de materiais8:
• Alvenaria de bloco de concreto ou de tijolo maciço cerâmico;
• Concreto armado no local; e
• Pré-moldado de concreto.
2.1 – Tampão
Feito em ferro fundido, ele é encomendado em fundições conforme padrão adotado pela concessionária local.
Tenha acesso completo a este trabalho clicando no link abaixo
Poço de visitas_Brava equipamentos
Fonte: https://www.abpv.org.br/ Revista Pavimentação
